볼트와 암페어는 빈번하게 체크해야 되는데 매번 테스터기를 꺼내는 게 불편해서...
하나 만들어야겠다 해서 알리에서 다른 거 구매할 때 같이 구매한 부품입니다.

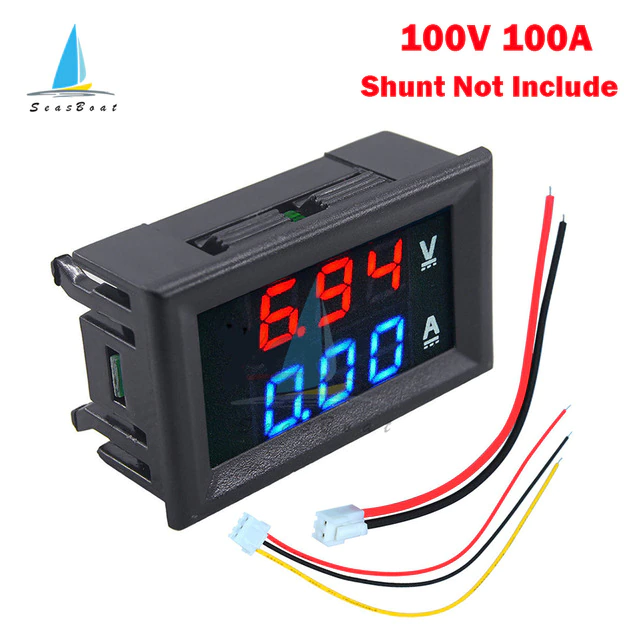

LED 디지털 볼트/암페어 테스트터 모니터 패널
( 0.56'' 0-100V 10A 50A 100A LED Digital Voltmeter Ammeter Car Motocycle Voltage Current Meter Volt Detector Tester Monitor Panel )
알리 익스프레스 - 0.56 "0-100V 10A 50A 100A LED 디지털 전압계 전류계 자동차 오토바이 전압 전류계 볼트 감지기 테스터 모니터 패널
많은 판매자가 팔고 있는 부품이고 보통 1000원 내외입니다.
1. 배선
배선은 2가지 방식이 있습니다.
전원을 따로 두는 5선 배선 방법
전원을 따로 두지 않는 4선 배선 방법
용도에 따라 사용하시면 됩니다.
설명을 편하기 위해
점검 대상 전원선은
+ : TR
- : TB
점검 대상이 있는 위쪽 선은
위쪽 빨간선 : UR
위쪽 검정선 : UB
체크용 전원선은
+ : CR
- : CB
체크용 선이 있는 아래쪽 선은
아래쪽 빨간선 : DR
아래쪽 검정선 : DB
아래쪽 노란선 : DY
로드(예제에서는 LED)용 선은
+ : LR
- : LB
이라고 부르겠습니다.

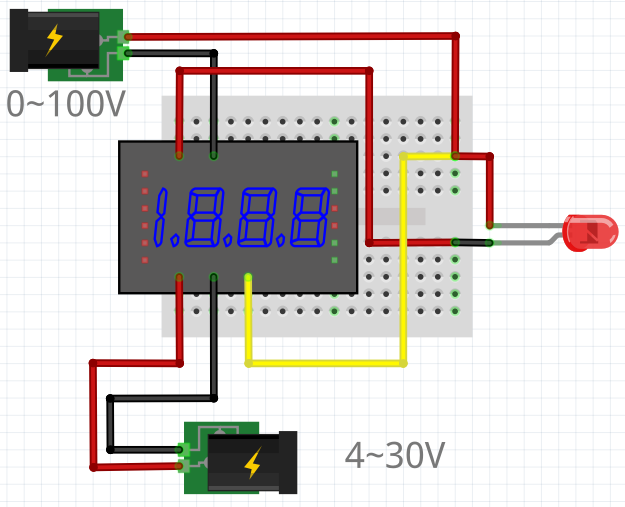

1-1. 전원을 따로 두는 방법
전원을 따로 두면 사용 여부와 관계없이 화면이 표시되겠죠?
그리고 낮은 전압도 체크됩니다.
TR + DY + LR
TB + UB
UR + LB
CR + DR
CB + DB
별도 전원은 4볼트 이상 필요한데....3볼트에서도 동작하긴 합니다.
여기서 중요한 건 TR과 DY, LR가 같이 연결된다는 것입니다.

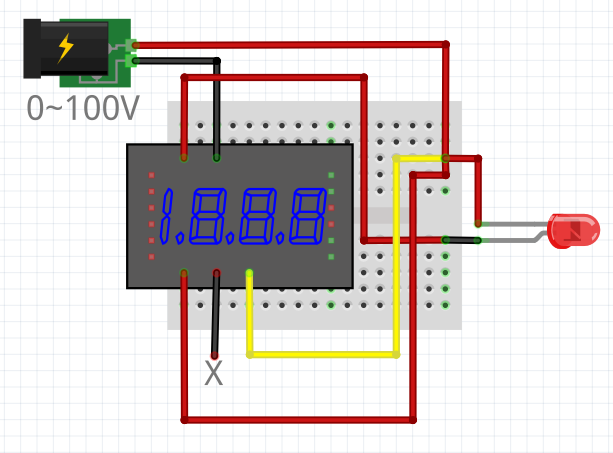

1-2. 전원을 따로 두지 않는 방법
연결할 때만 화면이 나오게 됩니다.
대신 낮은 전압에서는 동작하지 않습니다.
(최소 동작전압이 3V 정도 됩니다.)
TR + DY + LR + DR
TB + UB
UR + LB
DB -> 사용 안 함
여기서 주의해야 할 것은 TR, DY, LR, DR 이렇게 4개를 한 번에 연결해야 한다는 것입니다.
2. 테스트 하기
점검 대상에 전원을 넣고 테스트를 해봅시다.
마무리
저는 테스터기 사용이유의 대부분이 DC 볼트/암페어를 재려고 하는 거라 이거 하나 만들어 두니까 편하고 좋습니다.
나중에 케이스 만들어서 연결해서 사용할 수 있도록 해야겠습니다.
