4선 로드 셀은 그냥 배선하면 됩니다만.....

3선 로드 셀은 하프 브리지나 풀 브리지를 만들어야 합니다.



3선 로드 셀은 보통 체중계를 분해하면 많이 볼 수 있습니다. ㅎㅎㅎㅎㅎ

만약 체중계를 분해했는데 배선을 분리해야할 상황이면 이 포스팅을 보셔야 합니다.





[하드웨어] 체중계 분해하여 체중계 만들기 - 체중계 분해하여 로드셀(Loadcell) 사용하기

[하드웨어] 체중계 분해하여 체중계 만들기 - 3선 로드 셀(Load cell) 배선을 하자

[Arduino] 체중계 분해하여 체중계 만들기 - HX711과 아두이노를 이용하여 데이터를 받아보자









1. 3선 로드 셀

3선 로드 셀은 보통 아래와 같이 생겼습니다.

구매처 : 길드몰 - 3선식 체중계 센서(Body Load Cell) 50kg








전선의 색은 뾰족한 부분을 위쪽으로 놓고 검정(Black), 빨강(Red), 흰색(White) 순서로 되어 있습니다.

가끔 다른 색으로 되어 있는 경우가 있는데 그 경우에도 뾰족한 부분을 위쪽으로 놓고 위 순서로 되어 있다고 보시면 됩니다.



이 센서를 사용하려면 2개, 4개를 한 세트로 사용해야 합니다.

2개일 때는 하프 브리지

4개일 때는 풀 브리지를 구성해서 사용합니다.





2. 풀 브리지(Full Bridge) 만들기



체중계는 3선 로드 셀 4개를 풀 브리지로 구성되어 있습니다.



풀 브리지를 구성하기 편하려고 사용하는 기판

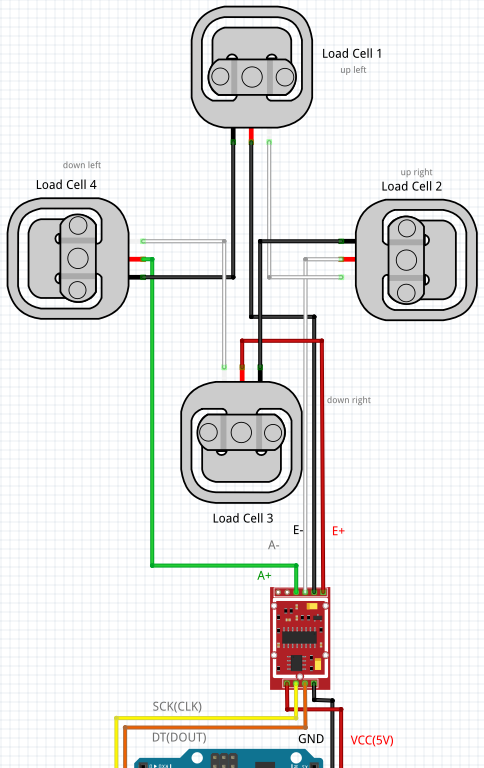

이걸 직접 구성하려면 아래와 같이 하면 됩니다.





HumanScaleLoadCell_FullBridge.fzz
0.03MB



복잡해 보이지만 잘 보면 규칙이 있습니다.

1번 >>검정>> 4번

1번 >>흰색>> 2번



2번 >>검정>> 3번



3번 >>흰색>> 4번



각각 색을 교차해서 배선하게 되어 있습니다.



가운데 선은 A+,A- 혹은 E+,E-로 사용됩니다.

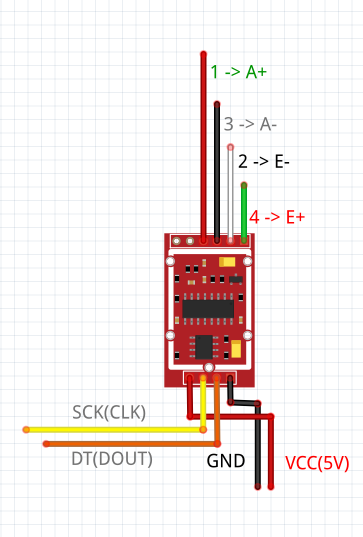

만약 저 배선에 동작하지 않는다면 아래와 같이 A+, A-와 E+, E-를 반대로 꼽아 다시 확인해 봅니다.





배선 정리

1W - 2W

1R - E+

1B - 4B



2R - A-

2B - 3B



3W - 4W

3R - E-



4R - A+





위 배선이 동작하지 않으면 다음과 같이 해봅니다.

1R - A+

2R - E-

3R - A-

4R - E+





배선 도우미

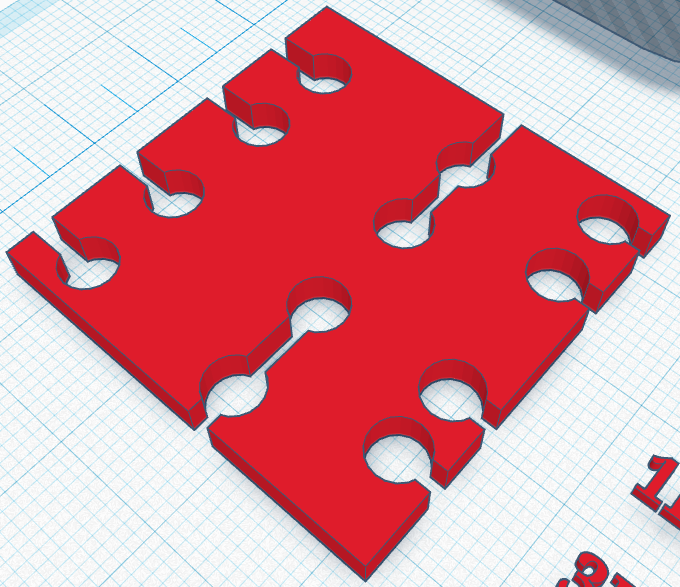

 배선이 힘든사람을 위해서 3D 프린터로 뽑아서 쓸수 있게 만들었습니다.

로드셀 배선 도우미.stl
0.05MB

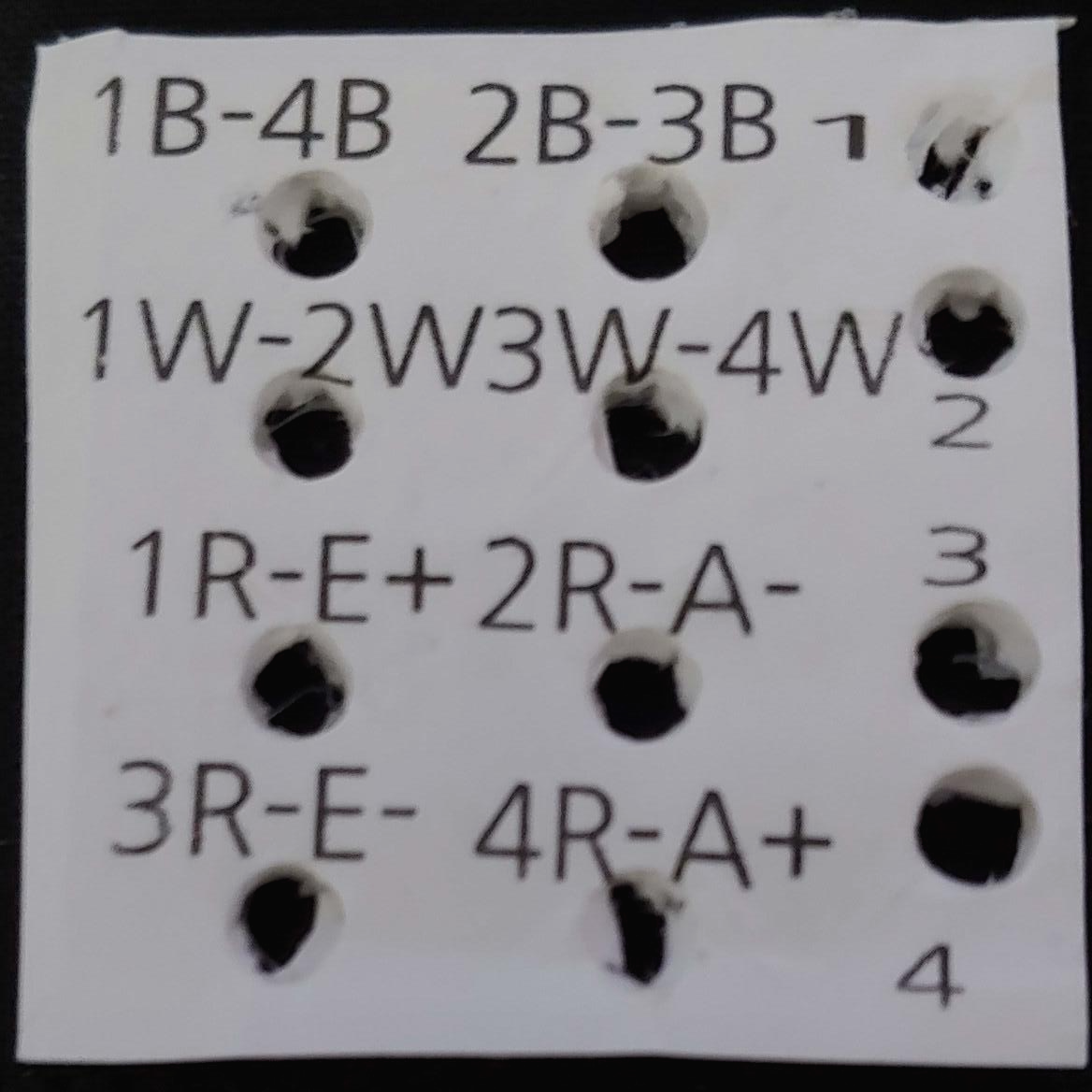

아래 이미지를 받아 프린트하여 붙여서 사용하면 됩니다.

로드셀 배선 도우미.svg
0.37MB

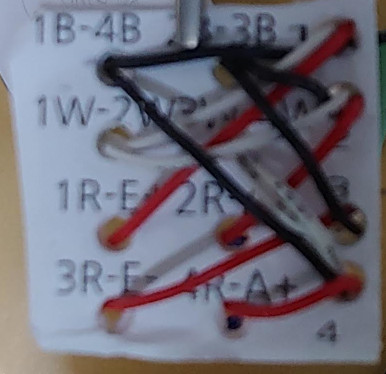

사용은 각 구멍에 선을 넣으면 됩니다.





3. 하프 브리지(Half Bridge) 만들기

하프 브릿지는 두 개의 로드 셀이 각자 논다고 보시면 됩니다.



HumanScaleLoadCell_HalfBridge.fzz
다운로드





가운데 선은 A+,A-로 사용하고

남은 흰색과 검은색은 각각 연결하여 E+,E-로 사용합니다.







4. 테스트 하기

전에 썼던 증폭회로를 다시 만들기가 귀찮아서 HX711이 들어간 AD를 이용하여 테스트하였습니다.





참고 : [Arduino] 체중계 분해하여 체중계 만들기 - HX711과 아두이노를 이용하여 데이터를 받아보자









마무리

사실 몇 번 해보면 외울 정도로 쉬운 배선입니다.....



그런데 매번 만들 때마다 삑사리가 한 번씩 있다는 거 ㅎㅎㅎㅎ



  1. 고래 2021.02.10 02:58  Address  Edit/Delete  Reply

    와... 대단한 글입니다.

    많은 도움이 되었습니다.

    감사합니다 : )

  2. 준보 2021.03.19 14:55  Address  Edit/Delete  Reply

    4개로 똑같이 결선했는데

    계속 값이 0kg만나옵니다 ㅠㅠ

    • Favicon of https://blog.danggun.net BlogIcon 당근천국 2021.03.23 03:37 신고  Address  Edit/Delete

      0이나 값이 변하지 않는 경우가 아주 높은 확률로 배선이 잘못된겁니다.
      배선이 재대로 됐다면 최소한 값이 변합니다.

  3. 2021.04.01 20:59  Address  Edit/Delete  Reply

    비밀댓글입니다

  4. 무한 2021.04.16 09:24  Address  Edit/Delete  Reply

    안녕하세요, 포스트 잘 보았습니다. :)
    체중계를 하나 분해해 봤는데, 동작을 안 해서 괜찮으시면 질문 좀 드려도 될까요?

    체중 표시되는 부분하고 로드셀 4개를 체중계 몸통(?)에서 분리했습니다(배선은 따로 건드리지 않음). 그럼 이 상태에서 로드셀을 누르면 LCD 화면에 무게가 표시될 거라고 예상했는데, 감지를 못 하는지 아무 것도 안 뜨네요 ㅠ (건전지 갈았고, 새로 낄 때 0점 표시됩니다)

    분리하다가 망가트린 것인지, 아니면 그라운드를 안 잡아서 그런지, 혹은 뭘 더 해 줘야 하는지 감이 안 잡히네요..
    혹시 아이디어가 있으시면 알려주심 감사하겠습니다. _ _)

    • BlogIcon 무한 2021.04.16 10:53  Address  Edit/Delete

      보니까 초기에 센 힘으로 누른 상태에서 추가적으로 눌러야 값이 변하는군요 ㅎㅎ ㅜㅠ 로드셀 주변부를 고정하고 가운데를 눌러놓은 상태에서 사용을 하거나,
      전압값을 읽어서 변환하는 방향으로 가야겠습니다..
      감사합니다.

    • Favicon of https://blog.danggun.net BlogIcon 당근천국 2021.04.20 05:12 신고  Address  Edit/Delete

      기존 체중계 기판을 그대로 사용한다면 룰도 기판따라가야죠 ㅎㅎㅎ
      체중계에 최소 무게 써있을 겁니다.
      이런 문제때문에 기판에서 때서 아두이노를 사용하는 것이죠

  5. 별이 2021.05.14 10:36  Address  Edit/Delete  Reply

    안녕하세요. 좋은 글 감사합니다. 로드 셀 이용하는 것에 도움이 되었어요. 다름이 아니라, 제가 로드 셀을 이용하여 측정한 값이 계속 상승했다가 하락했다가 일정하지가 않아요. 그런데 물건을 올리면 값은 또 변합니다. 혹시 왜이런지 알 수 있을까요?

    • Favicon of https://blog.danggun.net BlogIcon 당근천국 2021.05.17 04:47 신고  Address  Edit/Delete

      약간의 흔들림은 있는것이 맞습니다.
      값을 보정하고도 큰폭으로 흔들림이 있으면 센서에 문제가 있을 확률이 큽니다.
      참고 : https://blog.danggun.net/7562
